Автомобильная сигнализация Шерхан от компании МЕГА-Ф очень популярна среди автовладельцев. Инструкции по эксплуатации и настройке каждой модели будут представлены ниже.

Сигнализация Шерхан

Содержание
  1. Модели автосигнализации Шерхан
  2. Список инструкций к Шерхан (Scher-Khan)
  3. Инструкция для Scher-Khan Logicar
  4. Инструкция для Scher-Khan Mobicar
  5. Инструкция для Scher-Khan Universe
  6. Инструкция для Scher-Khan Canyon
  7. Инструкция для Scher-Khan Media One
  8. Инструкция для Scher-Khan Taiga
  9. Инструкция для Scher-Khan Vegas
  10. Инструкция для Scher-Khan Jungle
  11. Обзор системы по модельному ряду
  12. Серия Scher-Khan Magicar
  13. Серия Scher-Khan Logicar
  14. Серия Scher-Khan Mobicar
  15. Серия Scher-Khan Universe
  16. Серия Scher-Khan Canyon
  17. Серия Scher-Khan Media One
  18. Серия Scher-Khan Taiga
  19. Возможности охранной системы
  20. Сигнализация Шерхан принцип работы
  21. Инструкция по использованию
  22. Подключение сигнализации Шерхан своими руками
  23. Поэтапный процесс монтажа
  24. Настройка сигнализации Шерхан
  25. Привязка брелока
  26. Настройка брелока курсорным способом
  27. Инструкция по включению таймера
  28. Режимы сигнализации
  29. Значение клавиш брелока и пиктограмм
  30. Инструкция по настройке автозапуска
  31. Видео по настройке сигнализации
  32. Корректировка чувствительности
  33. Как уменьшить уровень чувствительности
  34. Неисправности автосигнализации Шерхан
  35. Если не реагирует брелок
  36. Достоинства и недостатки автосигнализации Шерхан

Модели автосигнализации Шерхан

Автовладельцы особенно отмечают надежность и помехоустойчивость сигнализаций данного бренда. При разработке устройств использовались собственные программные и технические наработки. Совместить соответствие высоким стандартам качества с низкой ценой удалось благодаря сотрудничеству с южнокорейскими производителями.

Схемы и конструкции данной автосигнализации разрабатываются в России, а комплектующие изготавливаются на заводах Южной Кореи.

Функцию автозапуска двигателя имеют такие модели как Magicar 7S, Magicar 7H, Logicar 3i,  Logicar 4i,  Logicar 5i, Mobicar 11, Mobicar A v. 1.0 и Mobicar A v. 2.0.

Список инструкций к Шерхан (Scher-Khan)

Scher-Khan Magicar 6 mini

Инструкция по установке

Инструкция по эксплуатации

Scher-Khan Magicar 7 s

Инструкция по установке

Инструкция по эксплуатации

Scher-Khan Magicar 8 s

Инструкция по установке

Инструкция по эксплуатации

Scher-Khan Magicar 10 mini

Инструкция по установке

Инструкция по эксплуатации

Scher-Khan Magicar 11

Инструкция по установке

Инструкция по эксплуатации

Scher-Khan Magicar 12

Инструкция по установке

Инструкция по эксплуатации

Scher-Khan Magicar 13

Инструкция по установке

Инструкция по эксплуатации

Scher-Khan Magicar 14

Инструкция по установке

Инструкция по эксплуатации

Scher-Khan Magicar B new

Инструкция по установке

Инструкция по эксплуатации

Scher-Khan Magicar II

Инструкция по установке

Инструкция по эксплуатации

Инструкция для Scher-Khan Logicar

Инструкция для Scher-Khan Mobicar

Инструкция для Scher-Khan Universe

Инструкция для Scher-Khan Canyon

Инструкция для Scher-Khan Media One

Инструкция для Scher-Khan Taiga

Инструкция для Scher-Khan Vegas

Инструкция для Scher-Khan Jungle

Обзор системы по модельному ряду

Серия Scher-Khan Magicar

Линейка сигнализации Шерхан Магикар представлена несколькими моделями.

Scher Khan 7 Magicar — надежная практичная сигнализация, оснащенная двусторонней связью и функцией автозапуска мотора. Брелок, радиус действия которого составляет 2 километра, совмещает функции управления и информирования о непредвиденных ситуациях. Обилие вспомогательных функций, многоуровневая защита, продуманная эргономика и красивый дизайн позволяют называть ее настоящим прорывом в индустрии. Потоково-блочные шифры, которыми кодируются ключи доступа, не позволяют злоумышленникам расшифровать перехваченные сигналы. Дополнительную защиту от подмены кодов управления обеспечивает функция сигнализации времени на секундомере ЭБУ и управляющего брелока.

Сигнализация Шерхан 10 Магикар получила обновленную систему шифрования. Криптостойким алгоритмом кодируется вся информация, отправляемая брелоком в эфир. Поэтому взломать сигнализацию, перехватив управляющий сигнал, не получится. Сигнализация имеет дополнительную защитную функцию. При ее включении защита снимается лишь при точном соответствии времени на секундомере основного блока и брелоке. Устройство имеет возможность подключения к CAN-шинам, что позволяет применять его на современных авто без вмешательства в «родную» проводку.

Сигнализация Scher-Khan Magicar 11 имеет продвинутую программную и аппаратную защиту, способную противостоять высокотехнологичному оборудованию, стоящему на службе злоумышленников.

Автозапуск по таймеру и контроль температуры позволяют комфортно пользоваться машиной в самые сильные заморозки.

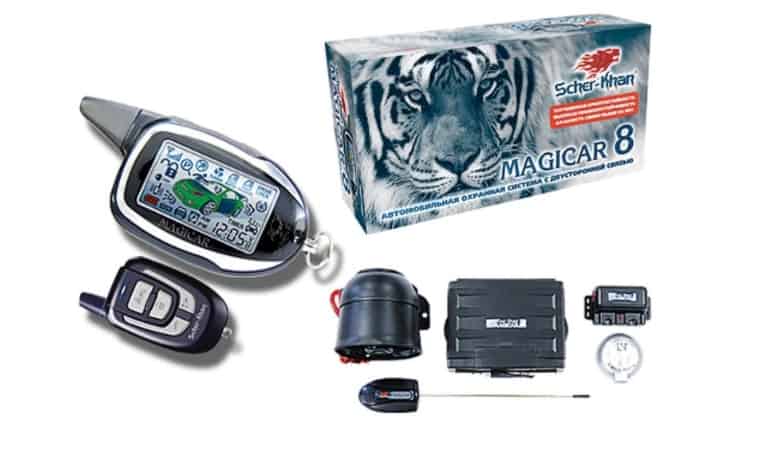

Шерхан Магикар 8

Серия Scher-Khan Logicar

Выпускаются несколько моделей Шерхан Логикар. Управляющий сигнал на них кодируется по уникальному алгоритму Magic Code Pro 3. Это позволяет системе противостоять распространенному методу взлома путем перехвата команд.

Брелоки сигнализаций имеют контрастный дисплей, которым удобно пользоваться при ярком солнечном свете и в ночное время. Двусторонний канал связи позволяет получать информацию о статусе охранных функций, температуре мотора, заряде АКБ, состоянии таймера запуска мотора.

Модуль согласования блока управления с шинами K-Line и CAN обеспечивает совместимость автосигнализации с бортовой электроникой современных машин.

Модели Шерхан Логикар имеют заводской код аварийного снятия с охраны. Функция JackStop, которой оснащены топовые модели, способна противостоять злоумышленникам даже при силовом захвате автомобиля. Пошаговая блокировка зажигания срабатывает как только автомобиль удаляется от хозяина.

Разработчики позаботились о владельцах машин с турбированным ДВС — в сигнализации предусмотрена функция «Турботаймер».

Сигнализации этой серии имеют низкое энергопотребление, позволяющее использовать одну батарею ААА на протяжении 4 месяцев.

Серия Scher-Khan Mobicar

Сигнализация воплощает все актуальные достижения отрасли, обеспечивающие охрану машины и затрудняющие взлом:

  • компактный блок управления;
  • множество зон контроля;
  • встроенные датчики удара, перемещения и наклона;
  • шифрование сигнала.

Радиообмен между ЭБУ и брелоком сигнализации ведется на частоте 868 МГц, Это обеспечивает помехоустойчивость канала при большой дальности связи.

Производители оснастили Mobicar функцией для предотвращения аварий. Если акселерометр блока управления фиксирует резкое замедление машины (более, чем на 20 км/час за секунду), он включает аварийную сигнализацию автомобиля. Это позволяет другим участникам движения среагировать на ситуацию и принять меры для предупреждения ДТП.

Система автозапуска адаптирована для двигателей любого типа и монтируется на авто с ключами зажигания и кнопкой «старт-стоп». Блок управления оснащен адаптером подключения к K-Line и CAN-шинам современных машин. Автозапуск двигателя срабатывает по таймеру или при охлаждении мотора до заданной температуры. При этом учитывается напряжение бортовой сети.

Серия Scher-Khan Universe

Сигнализации «Шерхан» Universe 1, 2 и 3 способны защитить авто от злоумышленников независимо от расстояния до владельца. Они оснащены GPS-модулем, который передает местонахождение авто и регистрирует передвижения машины с сохранением лога на удаленном сервере.

Дополнительный уровень защиты в виде иммобилайзера на Scher-Khan Universe 2 способен предотвратить угон машины даже при завладении ключами. При отсутствии сигнала брелока-метки двигатель глохнет спустя 20 секунд после запуска. Это не даст злоумышленникам скрыться, но позволит им отъехать на расстояние, безопасное для владельца.

Сигнализации Universe имеют шесть способов управления: брелок сигнализации, мобильное приложение, личный кабинет на сайте, звонок на сервисный номер и салонный модуль «Коммандер».

Серия Scher-Khan Canyon

Не потерявшая актуальности сигнализация, которая появилась на рынке в 2009 году. Двусторонняя связь с брелоком-коммуникатором, шифрование радиосигнала и аудиовизуальное подтверждение команд применяется и на всех современных моделях.

Серия Scher-Khan Media One

Сигнализация 2010 года, в которой был впервые среди отечественных систем был установлен радиомодуль, работающий на частоте 868 МГц. Цветной OLED-дисплей, установленный в брелоке, позволил наглядно демонстрировать выполнение команд и состояние режима охраны с помощью анимированных изображений. Брелок сигнализации оснащен литиевым аккумулятором, который можно заряжать от электросети или бортовой сети авто, используя адаптеры.

Серия Scher-Khan Taiga

Двусторонняя сигнализация, предназначенная для коммерческого транспорта. Она может устанавливаться на автобусы, грузовики и другую технику с бортовым напряжением 24 вольта. «Шерхан Тайга» вышла на рынок в 2010 году. Она имеет все актуальные на тот момент охранные функции: защиту от разбойного нападения с имитацией неисправности двигателя, акселерометр, кодирование сигнала, автоматическое управление замками транспортного средства.

Возможности охранной системы

Автосигнализации «Шерхан» управляются по защищенному радиоканалу 868 МГц, что обеспечивает связь главного модуля с брелоками на расстоянии до 2 километров. Управление моделями с GSM модулями осуществляется через радиоканал и интернет. В последнем случае удаленность автомобиля от владельца не имеет значения.

Сигнализации совместимы с современными шинами K-Line и CAN, что позволяет устанавливать их на самые последние модели автомобилей. Управляющий модуль, размещенный в салоне, контролирует дверные замки, систему зажигания и подачи топлива.

Второй уровень защиты обеспечивается за счет сирены, которая размещается в подкапотном пространстве. Она способна отпугнуть злоумышленников, привлекая внимания прохожих к попытке проникновения в салон.

Брелок сигнализации представляет собой многофункциональный блок с 4 кнопками и дисплеем. Независимо от модели устройства, брелоки имеют следующие базовые функции:

  • защита от перехвата радиокодов;
  • синхронизация показаний между устройствами;
  • двухканальное управление;
  • индикатор уровня заряда батареи;
  • пиктограмма заряда АКБ;
  • индикатор мощности сигнала двусторонней связи;
  • программирование функций сигнализации путем нажатия кнопок.

Сигнализация Шерхан принцип работы

Функционально сигнализация разделена на охранный и управляющий блоки. Блок охраны монтируется в салоне автомобиля и реагирует на попытки несанкционированного проникновения в салон и запуска двигателя. Для этого он оснащен датчиками удара, перемещения и каналом для получения данных с ЭБУ и датчиков открытия дверей.

К бортовому компьютеру, блоку управления двигателем и центральному замку модуль сигнализации подключается проводами или через шины CAN и K-LINE (при наличии таковых).

Управляющий блок представлен в виде брелока и в некоторых моделях «Шерхан» может дублироваться салонным модулем управления. Брелок сигнализации осуществляет радиообмен с блоком управления. Команды отправляются в зашифрованном виде, что исключает возможность их подмены и перехвата.

Инструкция по использованию

В инструкциях, поставляемых в комплекте с автосигнализациями «Шерхан», подробно описана процедура монтажа и настройки управляющего модуля.

Подключение сигнализации Шерхан своими руками

Перед подключением автосигнализации необходимо определиться с местом размещения основных деталей комплекта.

  • Процессор размещается в скрытом месте салона и крепится пластиковыми хомутами или саморезами. Его нельзя устанавливать под капотом, где он будет подвержен влиянию высокой температуры и внешней среды.
  • Антенну нужно крепить вверху лобового стекла на расстоянии не менее 5 сантиметров от металлических деталей кузова. Провод от нее можно спрятать под обшивкой стойки.
  • Сирену нужно ставить под капотом так, чтобы в ее раструб не попадала грязь и вода. Место ее установки должно быть таким, чтобы ее невозможно было достать, не открывая капот.
  • Концевики на капоте и багажнике нужно защитить от воды и расположить так, чтобы в закрытом положении у них оставалось 5 мм свободного хода.
  • Датчик удара жестко крепится к кузову в салоне. Его следует монтировать так, чтобы оставить возможность доступа для регулировки чувствительности.

Провода прокладываются в местах прохождения штатной проводки. Особое внимание следует обратить надежности электропитания.

От качества контактов и целостности проводов зависит работоспособность автосигнализации и сохранность автомобиля.

Поэтапный процесс монтажа

Пример установки Scher-Khan на автомобиль приведен в
видеоролике.

Узнать как отключить сигнализацию и скачать инструкции по установке и настройке «Шерхан» можно по следующим ссылкам:

Настройка сигнализации Шерхан

После подключения «Шерхан» владелец может подстроить ее режимы в соответствии с собственными предпочтениями. Настройка чувствительности датчика удара осуществляется ручкой регулятора. Поворот по часовой стрелке увеличивает чувствительность, против часовой — уменьшает.

На автомобиле с МКПП нужно обязательно включить режим «резервирования», предотвращающий автозапуск двигателя при включенной скорости.

Привязка брелока

Для записи кода брелока необходимо снять режим охраны и открыть дверь салона. Заводские настройки «Шерхан» не предполагают запроса пин-кода для привязки брелока. При желании можно улучшить защиту, включив запрос четырех- или двухзначного кода.

Настройка брелока курсорным способом

Для привязки устройства необходимо выполнить такие действия:

  • трижды включить/выключить зажигание в течение 4 секунд (об успехе сигнализирует одиночная вспышка световых внешних приборов);
  • в течение 4 секунд нажать кнопку I на брелке;
  • последовательно прописать второй и третий брелки, не превышая четырехсекундный интервал.

Инструкция по включению таймера

Таймер запуска мотора включается коротким нажатием кнопок 1+4. При этом на дисплее появляется метка Timer. Время запуска устанавливается нажатием кнопок в соответствии с инструкцией к «Шерхан». Если не задавать конкретного времени запуска, мотор будет запускаться с интервалом 2 часа.

Режимы сигнализации

Автосигнализация «Шерхан» предусматривает несколько режимов работы:

  • Автоматическая и ручная постановка на охрану с запросом персонального кода для отключения и без него.
  • Охрана с заведенным двигателем (зимний режим с прогревом мотора).
  • Режим автозапуска с автоматической заводкой двигателя через определенный интервал или заданное время.
  • Защита от ограбления с имитацией неполадок двигателя.

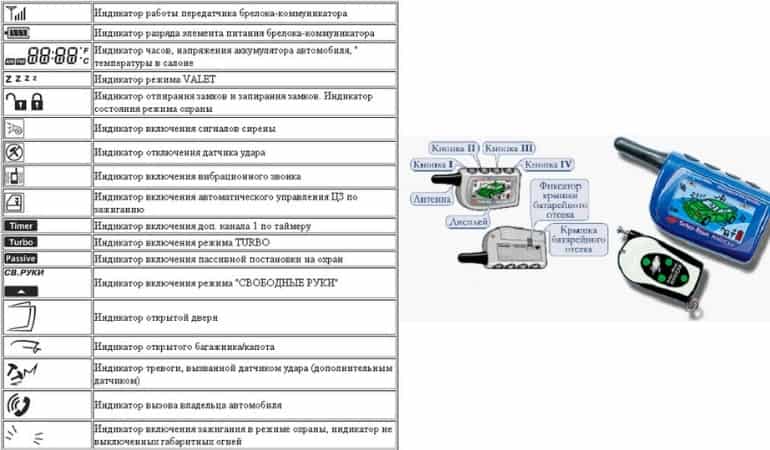

Значение клавиш брелока и пиктограмм

кнопка брелка Шерхан

Кнопка 1

Включение охраны, поиск авто, блокировка запуска двигателя и отключение режима тревоги.

Кнопка 2

Отключение режима охраны, открытие дверных замков, дублирование команд первой кнопки. Если не знаете как отключить сигнализацию — нажмите вторую кнопку.

Кнопка 3

Кнопка, отвечающая за активацию дисплея брелока.

Кнопка 4

Нажатие на эту кнопку запускает диагностику состояния системы охраны.

Инструкция по настройке автозапуска

Для автозапуска двигателя необходимо не менее 2 секунд удерживать кнопку 2 на пульте управления. С помощью кнопок на пульте управления выполняется настройка периодичности запуска мотора. Автоповтор пуска возможен через 2, 4 или 8 часов.

Также возможен запуск двигателя с привязкой к температуре в салоне. Если зимой температура опустится ниже -15 или -25 градусов, а летом — поднимется до +60, модуль сигнализации «Шерхан» автоматически запустит мотор.

Порядок и количество нажатий кнопок для разных моделей сигнализаций отличается.

Видео по настройке сигнализации

С подробностями настройки автосигнализации «Шерхан» можно ознакомиться в
видеоролике.

Корректировка чувствительности

Отрегулировать чувствительность датчика можно с помощью установленных на нем регуляторов. Первый отвечает за настройку зоны предупреждения, второй — тревожной зоны.

Как уменьшить уровень чувствительности

Для снижения чувствительности датчика вращать ручки регулировки против часовой стрелки. Определить результат можно, слегка ударив по стойке кузова. При необходимости можно повернуть регулятор еще на один оборот. После завершения регулировки обязательно проверьте работу обеих зон контроля.

Неисправности автосигнализации Шерхан

  • Отказ датчиков, возникающий по причине повреждения проводов.
  • Невозможность управления с брелка из-за разряда батарейки или сброса настроек.
  • Отключение сигнализации из-за обрыва цепи питания.
  • Непрерывное включение сирены по причине обрыва проводов питания блока.

Если не реагирует брелок

Когда сигнализация не реагирует на нажатия клавиш брелока, необходимо выполнить следующие действия:

  • проверить заряд элемента питания;
  • проверить работу сигнализации от запасного брелока.

Если батарейка в порядке и блок управления реагирует на второй брелок сигнализации, необходимо обратиться в сервис для ремонта или перепрошивки неисправного брелка.

Достоинства и недостатки автосигнализации Шерхан

Преимущества сигнализаций «Шерхан» состоят в высокой надежности и большом наборе функций при доступной цене. Дополнительные каналы в блоке управления позволяют реализовать дистанционное управление подогревом кресел и запуском двигателя. Недостаток автосигнализаций «Шерхан» без иммобилайзера в том, что они не могут блокировать двигатель при взломе капота. Поэтому при установке таких устройств необходимо ставить отдельный блок иммобилайзера.
