Брелок сигнализации Томагавк: инструкция по эксплуатации

Брелок сигнализации Tomahawk – многофункциональный пульт для управления всей автомобильной охранной системой. Разобраться во всех тонкостях и нюансах использования брелока томагавк поможет инструкция по его эксплуатации и наша статья. Инструкции ко всем моделям собраны ниже.

брелок томагавк инструкция

Характеристики брелока

В комплекте к автосигнализации tomahawk (к современным версиям, например к популярным х5, tz-9020 или tw- 9010, 9030) обычно идут два брелока:

  • основной, с двусторонней связью – брелок с жидкокристаллическим дисплеем, который позволяет автовладельцу получать оповещения системы безопасности и осуществлять управление охранным комплексом на расстоянии, на нем обычно расположено пять кнопок;
  • дополнительный, с односторонней связью – этот брелок без дисплея, он имеет всего четыре кнопки и индикатор – светодиод.

Брелок этой марки отличается хорошей устойчивой связью с объектом, на ровной поверхности радиус действия достигает 1200 метров, в городе дальность снижается до 100 метров, сигнал транслируется на частоте 868 Mhz или 434 Mhz frequency.

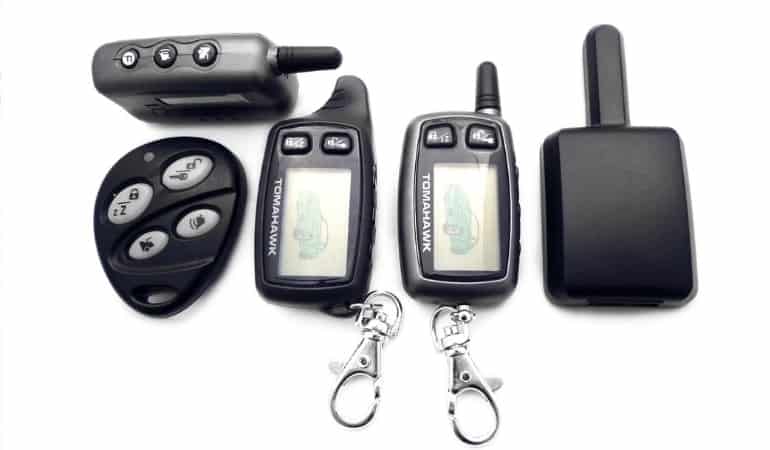

Фото брелока Томагавк tw-9020, 9030 (основной, дополнительный и антенна)

брелок томагавк 9020



При помощи брелока большинства сигнализации можно осуществлять такие основные функции:

  • ​постановка/снятие с охраны авто;
  • закрытие и открытие дверей с работающим двигателем;
  • открытие замка багажника на расстоянии, в том числе отдельно от дверей;
  • автозапуск двигателя (в том числе отложенный по таймеру или заданной температуре)
  • управление иммобилайзером;
  • поиск машины на большой стоянке;
  • включение режимов сирена и анти-ограбление;​
  • контроль всех систем охраняемого автомобиля на расстоянии (температура, заряд аккумулятора, уровень бензина и многое др.);
  • просмотр истории оповещений системы;
  • настройка уровня чувствительности датчиков движения и удара;
  • программирование функций автосигнализации;
  • дистанционное включение сервисного режима.

Данные опции подробно описываются в инструкции по применению к любому брелоку.

Инструкции по эксплуатации и применению

Брелок Tomahawk G-9000, G-9000 CAN
Брелок Tomahawk TZ-7010, 9020, 9030, 9031
Брелок Tomahawk TW-7010, 9020, 9030
Брелок Tomahawk TW-9000, 9010
Брелок Tomahawk D-700, D-900

Как определить модель брелока

Если вы не знаете какая у вас модель брелока, тогда сначала придётся ее определить.

Сделать это можно при помощи:

  • заводской наклейки с указание модели сигнализации (она присутствует на всех брелоках);
  • если же ее у вас не осталось или шрифт не читаем, то определить модель можно по внешнему виду – просто сопоставив свой брелок с фотографиями других пультов. Это легко сделать по ссылке на официальном сайте марки, где производителем представлена совместимость брелоков и антенн с моделями автосигнализаций.

Описание брелока

На каждом брелоке томагавк расположены однотипные кнопки и пиктограммы (значки на ЖК-дисплее).

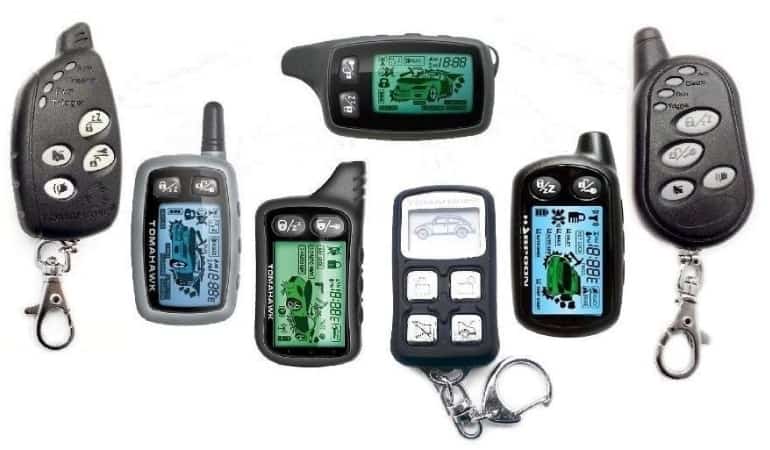

брелки томагавк

Значение кнопок

На основном и дополнительном брелке присутствуют следующие кнопки с картинками:

  • КН 01 – значок закрытого замка;
  • КН 02 – значок в виде ключа;
  • КН 03 – значок с открытой крышкой багажника;
  • КН 04 – значок в виде перечеркнутого динамика;
  • КН 05 – значок буквы F в круге (только на основном брелке).

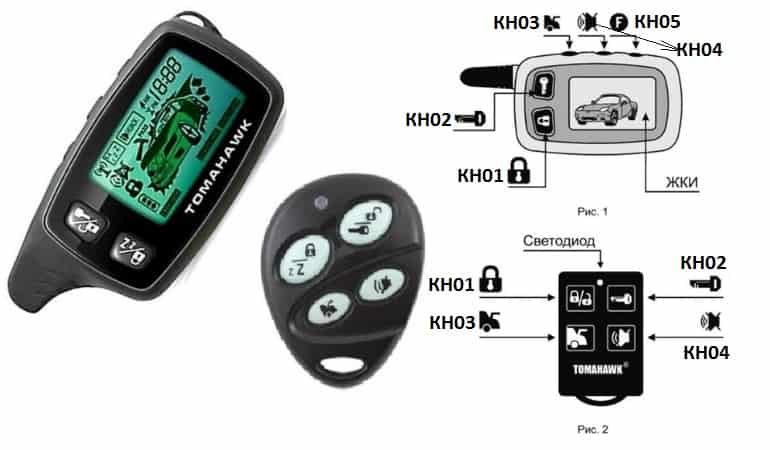

конпки брелка томагавк
Схема и обозначения кнопок

Значение пиктограмм

Пиктограммы (загорающиеся значки на экране сигнализации) оповещают владельца о состоянии автомобиля и системы охраны:

  • 1. машина поставлена на ручной тормоз;
  • 2. система поставлена на охрану;
  • 3. тихий режим охраны;
  • 4. блокировка дверей;
  • 5. блокировка замков снята;
  • 6. виброрежим брелока включен;
  • 7. включен сервисный режим;
  • 8. уровень заряда;
  • 9. открыта одна из дверей;
  • 10. работает силовой агрегат;
  • 11. открыт багажник;
  • 12. температура
  • 13. время;
  • 14. включен будильник;
  • 15. включен таймер;
  • 16. повторяющийся автозапуск;
  • 17. режим экономии электроэнергии;
  • 18. объект охраны в зоне действия брелока;
  • 19. канал двухсторонней связи;
  • 20. вызова автовладельца;
  • 21. автозапуск по заданной температуре;
  • 22 – 25. срабатывание сенсоров удара;
  • 26. включен режим “сирена”;
  • 27. индикатор открытого капота;
  • 28. работают световые устройства машины.

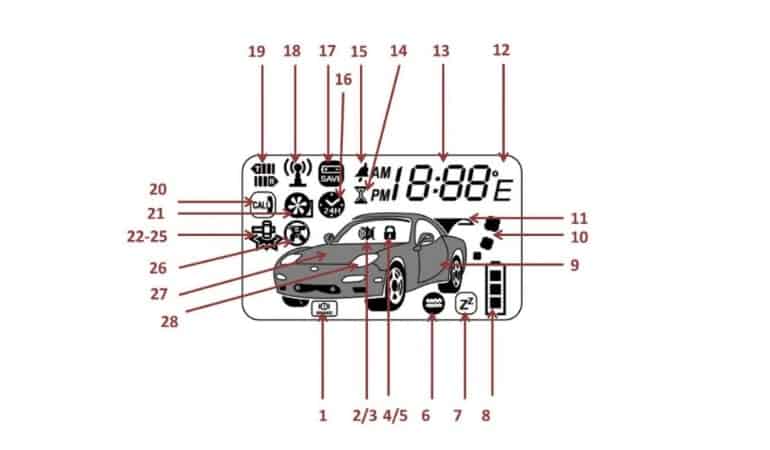

пиктограммы томаавк
Схема расположения пиктограмм



Таблица программирования Томагавк 9010
Таблица программирования Томагавк 9010

Как прописать (запрограммировать) брелок

Программирование брелка томагавк может быть легко произведено самостоятельно при помощи нескольких нехитрых действий комбинаций кнопок. Существует два способа, как прописать (привязать, прошить) брелок.

1 способ:

  • включить зажигание, стартер не запускать;
  • нажать кнопку “Override”, удерживать ее пока система не подаст 4 звуковых сигнала;
  • одновременно нажать кнопки “открытия багажника” и “тихой охраной” и удерживать до появления звуковых сигналов.

2 способ:

  • нажать кнопки “открытия багажника”, “Override” и “включение тихой охраны” одновременно;
  • отпустить кнопки после 5 подтвержающих сигналов системы;
  • нажать кнопки снова и удерживать, пока подоротники системы не мигнут​.

Далее следует настройка брелка: владелец может выставить текущее время, установить будильник (включить или отключить), и таймер при необходимости.

Как выставить время

Если вам нужно выставить время на брелке томагавк:

  • нажмите и удерживайте КН 05 пока не замигают символы;
  • выставите текущие часы кнопками КН 03 и КН 04;
  • нажмите КН 05 один раз и выставите нужное количество минут.

Если не работает брелок

Если у вас перестал функционировать брелок от сигнализации, то скорее всего в нем села батарейка – просто замените ее на новую.

Если эти действия не помогли – попробуйте заново его запрограммировать. В случае неудачи – обратитесь в сервисный центр для диагностике или купите новый брелок.

Видео инструкции к популярным моделям брелоков TZ-9010, TW-9020, 9030, X3, Х5, их применению и программированию, как привязать брелок к сигнализации и завести машину с автозапуска, смотрите ниже.
