Регулируем развал-схождение своими руками: пошаговая инструкция

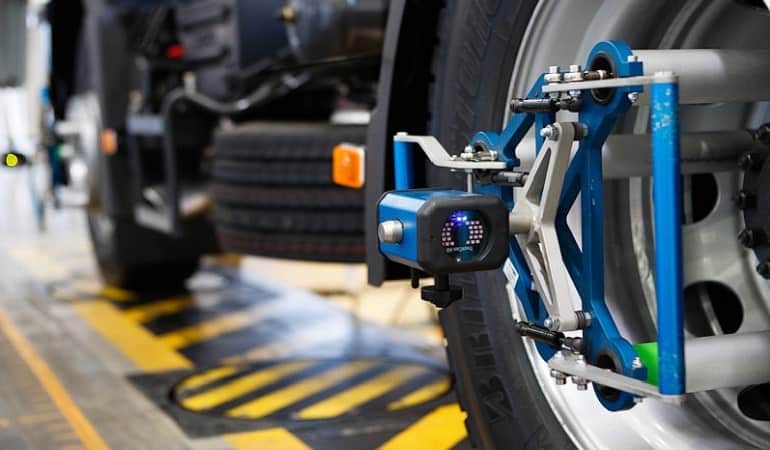

Чтобы отрегулировать направление и наклон колес автомобилисты обращаются к профессионалам в станции техобслуживания, где данная процедура осуществляется на специальном оборудовании. Стоимость услуги небольшая — по этой причине владельцы авто редко выполняют эту работу самостоятельно, хотя особых сложностей здесь нет. Настраивая развал и схождение своими руками, важно соблюдать точность и безопасность.

сход развал

Что такое сход-развал колес?

Автомобильные колеса имеют угол установки. Данное понятие существует с давних времен, и со временем по причине возрастания автомобильных скоростей, инженеры были вынуждены все больше уделять внимание развитию подвески, чтобы улучшать безопасность при езде, а также создавать необходимый комфорт для водителя.

Рулевая система и детали подвески содержат в своей конструкции рычаги и тягу, которые соединены шарнирными деталями. Как только эти самые шарниры изнашиваются, наблюдается возникновение повышенного люфта (другими словами зазоров).

Результат — наклон колес относительно вертикали меняется, что ухудшает управляемость, смещает машину в сторону при езде, а также уменьшает срок годности шин.

развал и схождение

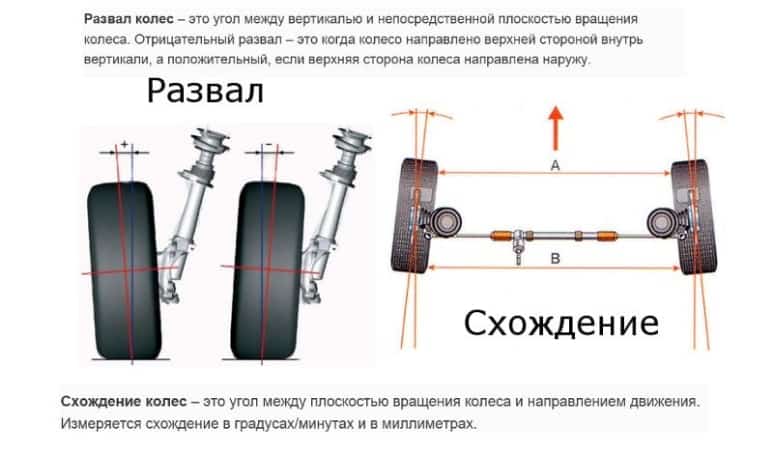

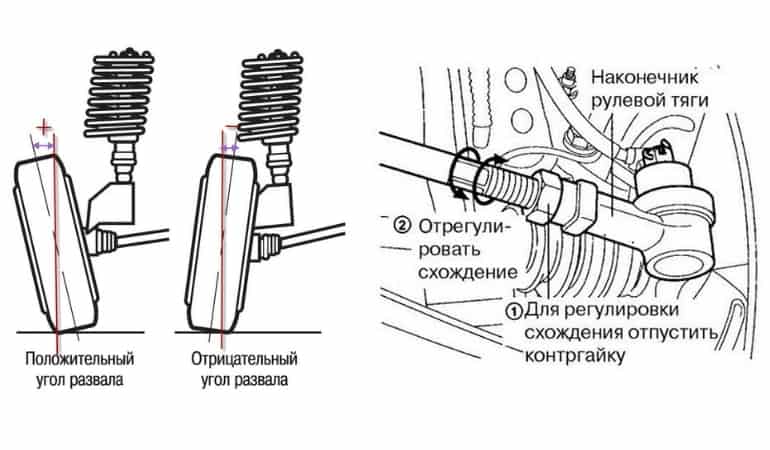

Угол развала

Точное определение — это угол между вертикальной плоскостью и прямой линией, вдоль которой вращается колесо.

Или, по-другому — угол наклона колеса, относительно боковой части машины.

Угол схождения

Точное определение — это угол между траекторией движения машины и плоскостью, вдоль которой вращается колесо.

Или, по-другому — это разница расстояний, между колесами в одном мосту, измеренная в двух крайних точках колеса.

Представим две воображаемые линии: одна вертикальная, а другая направлена вдоль вращения колеса.

Углы схождения также делятся на положительные и отрицательные. Представьте машину сверху и вообразите две прямые: одна вдоль вращения колеса, вторая параллельно движению автомобиля. Если линия, вдоль которой вращается колесо, расположена между линиями траектории, то угол считается положительным, а если наоборот, то отрицательным.

Признаки плохого развала-схождения

развал схождение

Чтобы определить в каком состоянии находятся углы развала-схождения, стоит приглядеться к нижеперечисленным факторам:

  • авто клонит влево-вправо при движении вперед;
  • смещение в сторону перекладины руля, когда колеса направлены вперед;
  • авто плохо откликается на вращение руля;
  • тяжело крутить руль;
  • машину увозит в сторону при нажатии педали тормоза;
  • колеса касаются подкрылок при максимальном угле поворота;
  • если выйти из поворота руль не принимает прежнее положение;
  • громкие звуки со стороны покрышек при езде;
  • резина износится неравномерно.

У заднеприводных машин подобные проблемы возникают, если нарушено развал схождение задних колес.

Регулировка установки колёс на легковых автомобилях

Колеса разных моделей авто часто отличаются по углам установки. Связано это с тем, что подвески имеют разную форму конструкции.

Попробуем понять, как сделать правильные углы колес на примере Lada Samara.

Инструменты и оборудование

При работе не обойтись без:

  1. гаечных ключей разных размеров;
  2. приспособлений для определения правильного вертикального и горизонтального положения (отвес и уровень);
  3. длинной проволоки либо прочного шпагата;
  4. строительной рулетки;
  5. двух одинаковых толстых досок (примерно 50-60 см);
  6. двух опор, обеспечивающих скольжение под настраиваемые колёса;
  7. ямы для осмотра.

Регулировка развала

признаки развала и схождения

Подготовка

Чтобы починить развал своими руками, работу начинают с установки авто на «блины», потом проверяют, чтобы они были расположены на одинаковой высоте, иначе кривая опора негативно повлияет на измерения.

«Блины» изготавливаются из четырех металлических листов. Для смазывания каждой такой пары используют солидол, что улучшает скольжение.

При настройке развала-схождения одного колеса, другое должно быть неподвижным.

Диагностика

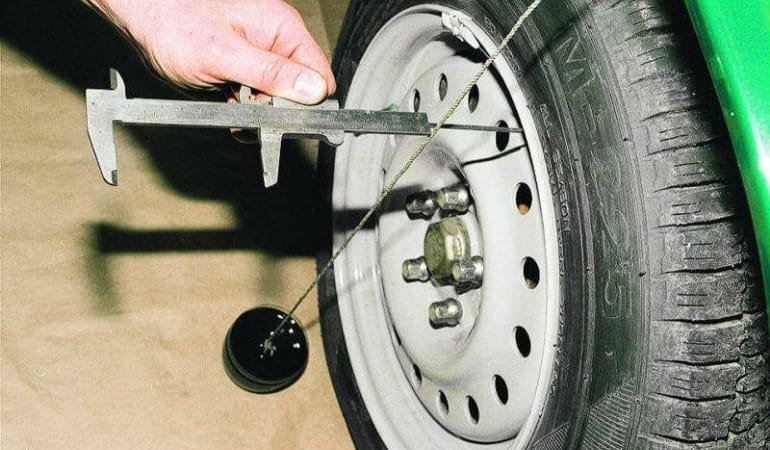

Переходим к другой стадии — снятие замеров: при помощи строительного отвеса либо уровня.

ОТВЕС

  • Все колеса выставляем по прямой линии, чтобы не ошибиться в расчетах.
  • Следует измерить расстояние от точки 1 до точки 2 (с левого и правого колеса). Здесь понадобится закрепить отвес на крыле, а точку отсчета брать с обода колеса. Фиксируем полученные данные в блокноте.
  • Далее следует прокатить машину так, чтобы сдвинуть точку замера на 90 градусов. Записываем новые данные. Процесс повторяется дважды для усреднения информации, избавляясь, таким образом, от погрешности.
  • Производитель советует для нашей марки автомобиля отрегулировать угол развала в районе двух миллиметров.

УРОВЕНЬ

На данной модели была поставлена задача, добиться отрицательного развала, и чтобы облегчить процесс, уровень был скреплен с пластиной (толщина четверть сантиметра).

Регулировка

Строительный уровень прикладывают к ободу, и далее регулируют угол колеса до того момента, как пузырек окажется в центральном положении. То же самое делают со вторым колесом.

Регулирование в основном представляет собой обычное откручивание болтов. Принцип прост: необходимо отклонить ось колеса на 90 градусов от кузова.

Переднеприводные модели регулируются болтами, держащими стойку, а заднеприводные машины регулируются за счет количества шайб между балкой и рычагом.

Регулировка углов схождения

регулировка развала

Подготовительные работы

Ставим машину в исходную позицию, колеса направлены вперед. Закрепляем посередине колес (чуть пониже) вдоль горизонтальной прямой специальные бруски.

Для более точного измерения промежутка межколесного пространства, на один край доски прикрепляем конец рулетки. На противоположном колесе начало рулетки не закрепляем.

С двух сторон, от задних колес к передним тянем (по центру) бечевку. Очень важно, чтобы она ни к чему не прижималась.

Отечественные модели известны тем, что ось позади более узкая, чем передняя, поэтому с двух сторон задних колес подкладываем предметы одного размера под бечевку для увеличения расстояния, например, небольшой кусочек бруска.

Как проверять

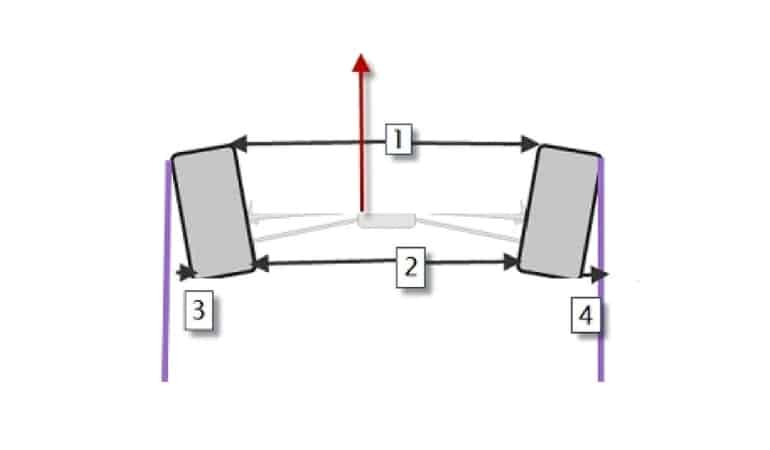

Рулетка нам понадобится, чтобы сделать замеры в определенных местах, указанных на картинке.

делаем замеры

После замеров расстояний 1,2,3,4 получилось:

  1.  = 163 мм;
  2.  = 162 мм;
  3.  = 7 мм;
  4.  = 4 мм.

Имеем разницу десять миллиметров, а такое число нас не устраивает. Во-первых, следует сделать зазоры 3 и 4 одинаковыми по длине, желательно в один сантиметр. Во-вторых, стоит изменить расстояние 1 и 2, а т.к. наш автомобиль имеет передний привод, то для него угол схождения должен иметь отрицательный вид.

Причина такова: при езде движение передних колес направлено внутрь, а у машин, привод которых находится сзади, все иначе: передние колеса расходятся по сторонам от центра, а значит, такому железному коню схождение следует сделать положительным.

Самостоятельная регулировка

Углы схождения своими руками регулируются так: чтобы уменьшить цифру рулевые тяги подтягивают, а чтобы увеличить при помощи муфты длину тяги укорачивают. Промежуток между точками изменяют за счет обеих тяг. Усредненное расстояние между показателями 1 и 2 считают равным в один миллиметр.

Регулируя тяги (по очереди каждую, а не только одну), смотрим за пыльником, т.к. он должен проворачиваться без проблем. Если он закручивается, то необходимо ослабить хомут.

В итоге получаются следующие параметры:

  1.  = 163 мм;
  2.  = 162.9 мм;
  3.  = 0.9 мм;
  4.  = 0.9 мм.

Такие показатели считаются нормой. Регулировка развала схождения на Lada Samara может считаться готовой.

Сделать развал схождения самому — дело несложное, однако работа с зарубежными моделями требует большей точности, здесь любая погрешность недопустима. Если же у владельца автомобиля отсутствует желание тратить свое время и усилия на данную затею, тогда лучше обратиться в СТО, где за пятьсот рублей специалисты проведут полный цикл работ.

На следующем видео смотрите регулировку развала-схождения.
